1.產品簡介

PDMS混合脫泡固化一體機（WH-HTG-01）是汶顥股份自主開發的具有獨立知識產權的一款產品。它是針對微流控芯片領域?qū)嶒炇抑谱鱌DMS芯片而開發的，完全取代了手工操作，實現了全自動化，具有PDMS預聚物A和B組分混合、脫泡、固化三大功能，可自定義混合比例、工作溫度、工作時間，雙工位的設置提高了單位時間內PDMS芯片的制作效率，可單片制作，也可兩片同時制作，負壓脫泡與高溫固化可同時進行，也可分別操作。

點擊下載WH-HTG-01 PDMS混合脫泡固化一體機說明書

2.技術參數

工位數量：雙工位；

可做芯片尺寸：7寸以內；

可做芯片厚度：0～20mm；

加熱溫度：室溫～90°，控制精度0.5度；

壓力范圍：0~0.5MPa；

負壓極限：-0.1MPa；

額定電壓：AC220V±10V/50HZ；

功率：1.0KW；

重量：140 kg

外形尺寸：1095（W）* 470（D）* 550（H）mm

工作環境：溫度0℃-40 ℃，相對濕度＜80 %

3.特征圖解

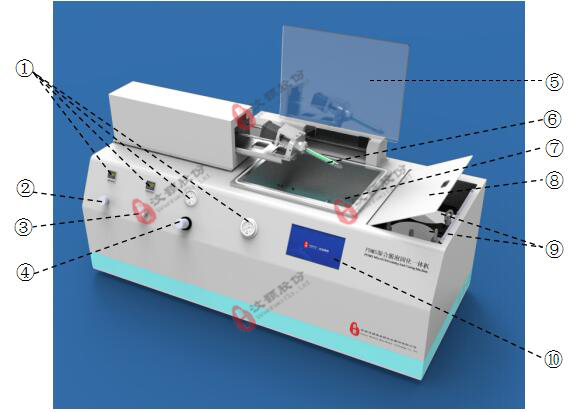

①壓力顯示表；② B液調壓閥；③ A液調壓閥；④氣源調壓閥；⑤真空腔體蓋；⑥混合魚刺管；⑦真空腔體；⑧膠桶蓋；⑨儲膠桶；⑩屏幕；?插座開關；

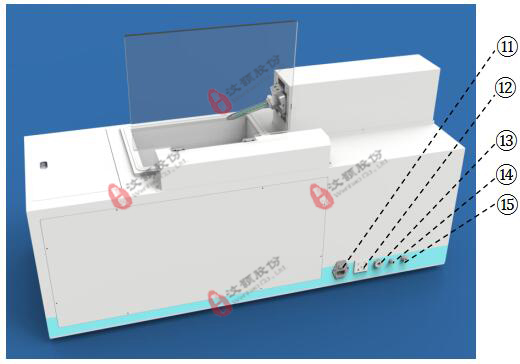

?真空泵插座；?真空腔體泄壓孔；?真空接頭；?壓縮氣源接頭。

4.準備工作

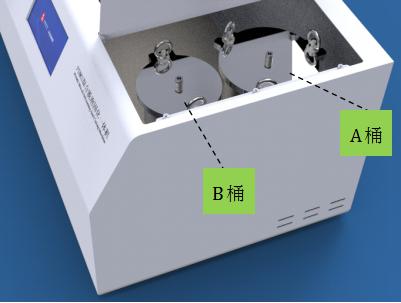

(1)將PDMS預聚物A液和B液分別倒入壓力儲膠桶內，并擰緊螺栓，使其密封，其中，A桶容積為3L，B桶容積為1L。

(2)將設備連接氣源和真空泵（開啟真空泵電源開關），接通電源后開啟。

(3)調節氣源調節閥至0.45MPa，調節好A液和B液的壓力，使其出液為10:1。

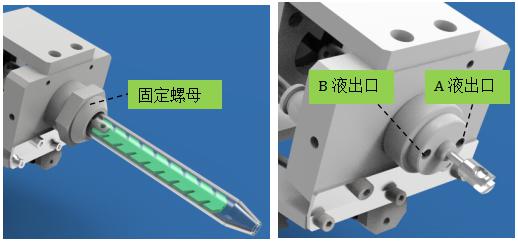

    (4)在手動操作界面下，將移動機構調至右工位位置，旋下固定螺母和魚刺管，分別控制A、B液，充滿管路，并到達出口處。安裝魚刺管和固定螺母。

(5)在手動操作界面下，開啟AB混膠，使膠充滿整個魚刺管后，關閉混膠。

(6)將移動機構調至原位。

(7)將PDMS模具放入真空腔體的對應工位。

(8)設置好參數后，即可開始運行。

5.裝箱清單

6.PDMS脫泡固化一體機使用視頻指導

有任何疑問或索取詳細說明資料請聯系我司客服！
